بویلرها به‌عنوان قلب سیستم‌های گرمایشی و تولید بخار در صنایع مختلف، نقشی حیاتی در تأمین انرژی مورد نیاز دارند. از میان انواع مختلف بویلرها، بویلرهای واترتیوب یا لوله آبی، به‌خاطر قابلیت‌های منحصربه‌فرد خود، به‌ویژه در فشارها و دماهای بالا، توجه ویژه‌ای را به خود جلب کرده‌اند. این بویلرها با طراحی خاصی که دارند، امکان تولید بخار و آب گرم در ظرفیت‌های بالا را فراهم می‌کنند و در بسیاری از صنایع، از جمله نیروگاه‌های حرارتی، پتروشیمی‌ها و صنایع غذایی، کاربرد گسترده‌ای دارند.

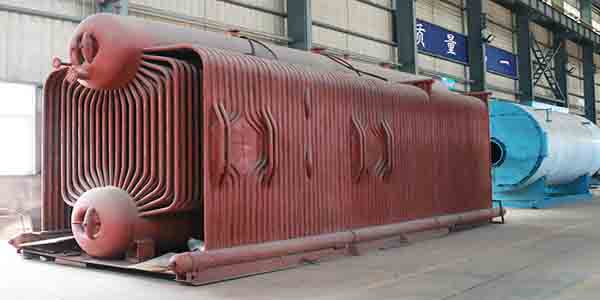

بویلر واترتیوب چیست؟

بویلرها دسته‌ای از تجهیزات صنعتی هستند که عموماً برای تولید آب گرم یا بخار مورد نیاز صنایع یا سیستم‌های گرمایشی به کار می‌روند. بویلرها یا دیگ‌ها از نظر نوع ساختار و عملکرد به دو دسته واترتیوب و فایرتیوب تقسیم می‌شوند. بویلرهای واترتیوب یا لوله آبی دارای دیواره‌هایی هستند که آب داخل آن‌ها جریان پیدا می‌کند و معمولاً برای ظرفیت‌های بالاتر و فشارهای بیشتر مورد استفاده قرار می‌گیرند. از بویلر واترتیوب در صنایع مختلف مانند نیروگاه‌ها، پتروشیمی‌ها، صنایع شیمیایی و … برای تولید آب گرم یا بخار استفاده می‌شود.

نحوه عملکرد بویلر واترتیوب

بویلر واترتیوب از انرژی گرمایی حاصل از احتراق برای گرم کردن یک سیال استفاده می‌کند. این بویلرها به شکل محفظه‌هایی هستند که دیواره‌های آن‌ها از لوله‌های کنار هم قرار گرفته تشکیل می‌شود. داخل این لوله‌ها آب جریان پیدا می‌کند و در فضای داخلی محفظه نیز شعله تشکیل می‌شود. حرارت از طریق مکانیزم‌های تابشی، جابه‌جایی و رسانش از محصولات احتراق به آب منتقل شده و آب گرم یا بخار تولید می‌شود.

تفاوت بویلر واترتیوب و فایرتیوب

دیگ‌های واترتیوب و فایرتیوب به ترتیب «لوله آبی» و «لوله آتشی» نیز نامیده می‌شوند. همان طور که از نامگذاری آن‌ها می‌توان حدس زد، در بویلر واترتیوب یا لوله آبی، آب داخل لوله جریان پیدا می‌کند و در بویلرهای فایرتیوب یا لوله آتشی، شعله داخل یک محفظه لوله‌ای تشکیل شده و محصولات احتراق در لوله(ها) جریان پیدا می‌کنند. بویلر بخار فایرتیوب عموماً برای ظرفیت‌های کمتر و فشارهای پایین‌تر از bar 30 مورد استفاده قرار می‌گیرند و برای ظرفیت‌های زیاد یا فشارهای بالاتر از بویلر واترتیوب استفاده می‌شود.
